产品概述

KYN28A-12铠装移开式全属封闭开关设备适用于3.6-12kV三相交流50H2电网，作为接受和分配电能，并对电路实行控制、监测和保护之用。可用于单母线、单母线分段系统或双母线系统，开关设备符合IEC298《额定电压1kV以上52kV及以下交流金属封闭开关设备和担制设备》EC694《庙压开关和控制设备共用条款》我国GB3906（3-35kV交流金属封闭开关设备》及DIAO4《户内交流高压开关柜订货条件》，德国DIN.VDEO670《额定电压IkV以上的交流开关设备》等标准的要求。并具有完善、可靠的防误操作功能。

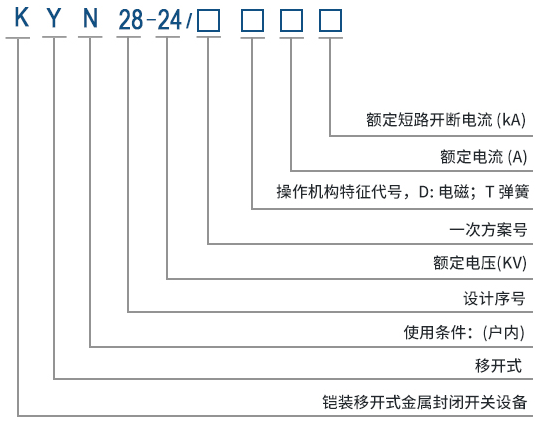

型号及含义

使用条件

·周围空气温度：上限+40°C,下限-10°C;

·相对温度：日平均不大于95%，月平均值不大于90%;

·海拔高度：不超过1000m;

·地震烈度不超过8度；

·无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合。当使用条件超出上述范围时，应由

用户与我公司协商确定允许范围及技术措施。

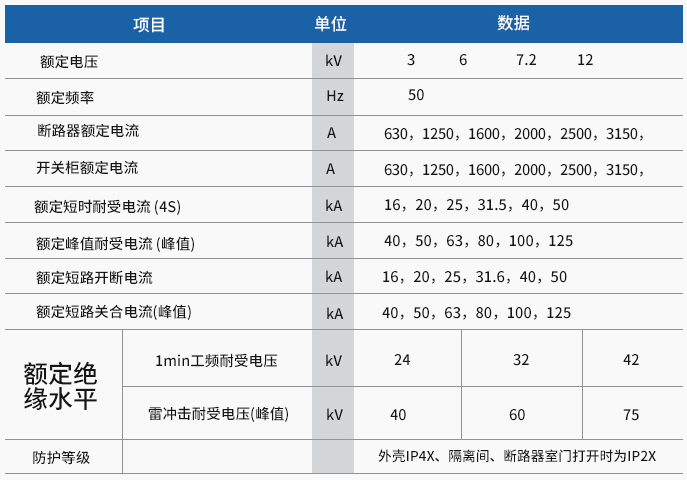

技术参数

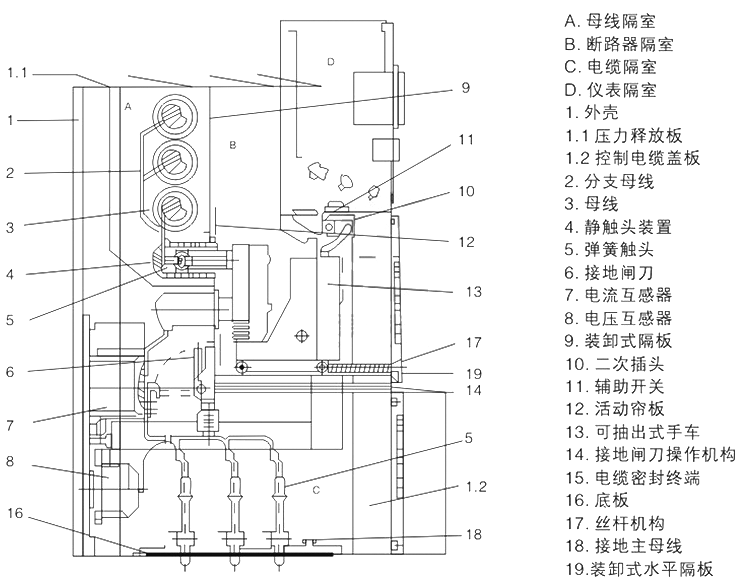

基本结构部面图

开关柜的安装

a.按工程需要与图纸标明，将开关柜运至特定的位置，如果一排女长的开关柜排列（如10台以上)，拼柜工作应从中间部位开始

b.用特定的运输工具如吊车或叉车，严禁用滚简撬棍。

c.从开美柜内抽出断路器手车，另放别处要善保管。

d.在母线隔室前面松开固定螺栓，卸下垂直隔板9。

e.松开断路器隔室下面水平隔板19的固定螺栓。并将水平隔板卸下

1. 松开和移去底板 16.

g.从开关柜左侧控制线槽移去盖板1、2。右前方控制线槽盖板办同时卸下。

h在基础上一个接一个安装开关柜，包括水平和垂直两个方面。开关柜安装不平度不得越过2mm

1.当开关柜完全组合（拼接）好后。可用地脚螺钉将其与基础槽钢相连或用电焊与基础槽钢焊牢

订货须知

·主电路方案图编号、用途和单线系统图、额定电压、额定电流、额定短路开断电流、配电室平面布置及开关设备的排列配置图等

·开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求。

·开关设备内主要的电器元件的型号、规格及数量。

·如开关设备之间或进线柜需要母线桥连接，就提供母线桥的额定载流量量，母线桥的跨度，距地高度等具体要求数据

·开关设备使用在特殊环境条件时，应在订货时详细说明。

·其它特殊要求。
