产品概述

HXGN17-12型箱型固定式金属封闭开关设备（简称环网柜）是额定电压12kV。额定频率50Hz的交流高压成电器装置，主要用于三相交流坏网，终端配电网和工业用电设备，起接受、分配电能和等作用，它也适于装备入箱式变电站。

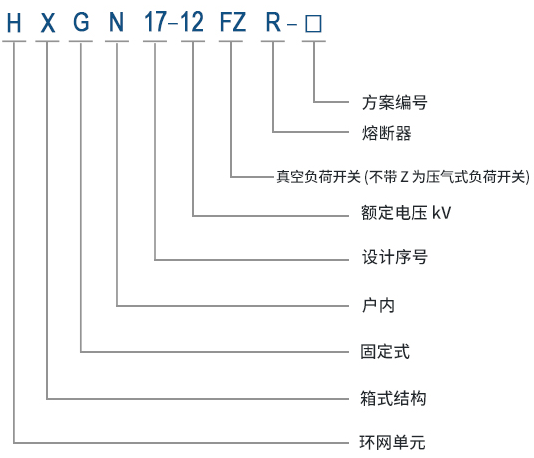

型号及其含义

使用条件

·周围环境温度上限+40°C,下限-25°C;

·海拔高度不大于1000m;

·相对温度日平均值不大于95%，月平均值不大于90%;

·无火灾、爆炸危险及剧烈振动的场所；

·周围空气无腐蚀性或可燃性气体，水蒸汽和导电性尘埃等明显污染；

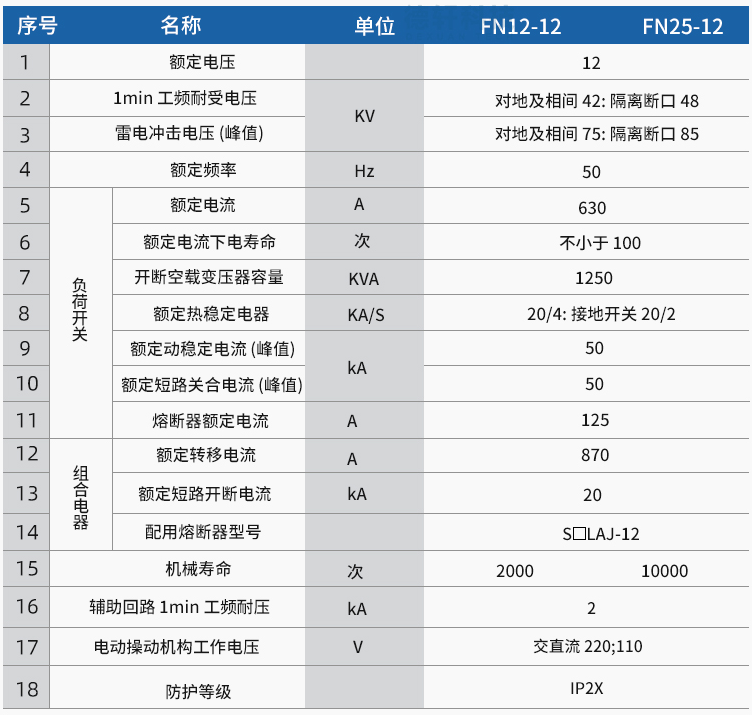

技术参数

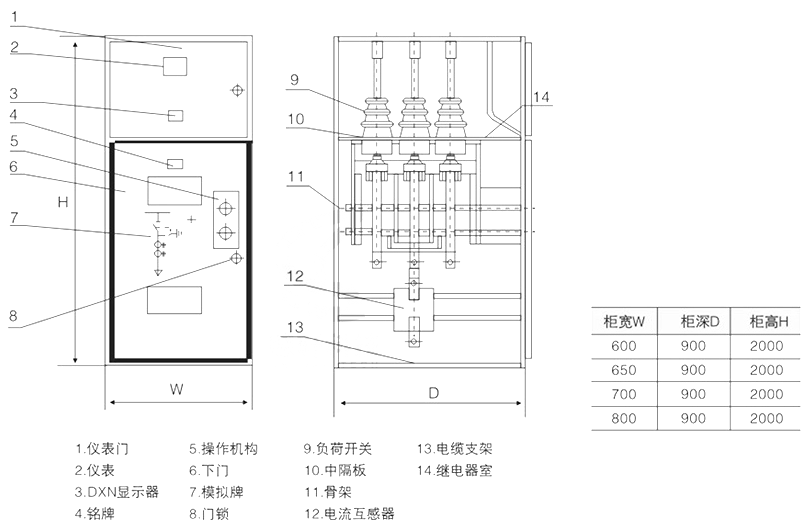

安装尺寸及基础示意图

订货须知

订货时应提供下列技术资料：

·主接线方案编号、用途和单线系统图、额定电压、额定电流。额定短路开断电流\配电室平面布置图及开关柜的排列配置麦图等：

·开关柜控制、测量及保护功能的要求以及其它闭锁和自动装置的要求及原理图；

·开美柜内主要电气元件的型号，规格及数量；

·开美柜便用在特殊环境条件时，应在订货时详细说明；

·其它特殊要求，在订货前质详细书面说明、协商。
