产品概述
SRM-12全绝缘充气柜，广泛用于10K/20KV配电系统，是城乡各类用户变配电系统的首选开关产品。
开关柜为模块化单元模式，可根据不同用途进行组合：由固定式单元组合与可扩展型单元两大类，满足各种变电站对紧凑型开关柜灵活使用的需要。
SRM-12全绝缘充气柜是一个完全密封的系统，其所有带电部件以及开关封闭在不锈钢的壳体内。整个开关装置不受外部环境条件的影响，从而可以确保运行可靠性及人身安全，并且实现了免维护。通过选择可扩展母线，可以实现任何组合，达到全模块化。
扩展母线安全绝缘和屏蔽，确保了高可靠性和安全性。SRM-12型充气式开关柜同时可以提供TV的自动化解决方案，形成了智能化开关的概念，并将现场安装及调试工作量降到最低。
SRM-12全绝缘充气柜分为非扩展标准配置和可扩展标准配置。由于具有全模块和半模块的组合性以及自身的可扩展性，因而具有极其特殊的灵活活性。
SRM-12全绝缘充气柜执行GB标准。
在室内条件下（+40°C)和在室外条件下（-50°C)运行的设计寿命超过30年。
主要特点
SRM-12全绝缘充气柜SF6气体作为灭弧及绝缘介质。
开关柜为全密封、全绝缘结构；母线、开关及带电部件完全封闭在不锈钢壳体中。腔体充以1.4bar的SF6气体，防护等级达到IP67；整个开关装置完全不受外部环境条件的影响，即使在短时水浸等极端情况下也能保证开关正常运行，产品终身免维护。
开关柜具有完善的“五防”联锁装置，彻底杜绝人为误操作可能引起的人员及设备运行故障。
所有开关柜具有可靠的安全泄压通道，即使在极端情况下也能保障操作人员人身安全。
开关柜分为固定单元组合和可扩展单元组合两类。
开关柜通常由正面进出线，也可按不同的安装位置实现侧出线或侧扩展。
柜体尺寸安装方便，并能够适合空间狭小及环境条件不良的地方。
开关柜可根据用户的不同需求配置电动、远控及监测装置。
性能指标
SF6 气体压力:20°C下绝对压力为1.4bar
气体年泄漏率：0.2%。/年
防护等级：IP67
气室不锈钢厚度：3.0mm
母线：开关柜内母线 400mm²Cu
开关柜接地母线150mm²Cu
颜色：
开关柜前面板 RAL7012
侧板和电缆室前盖板RAL7035
正常运行环境条件：最高温度40°C，最低温度-50°C
最大平均相对湿度<95%
海拔高度<2000米
满足标准：
GB/T11022、GB3906、GB985、GB16926、GB39041、GB894、GB3309、IEC60056、IEC60129、IEC60256、IEC60298、IEC60420、IEC60694

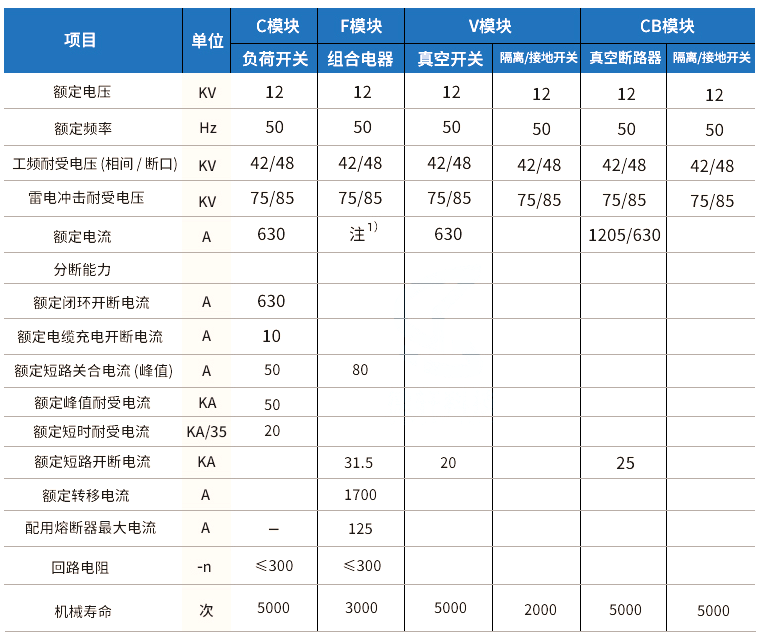

技术参数

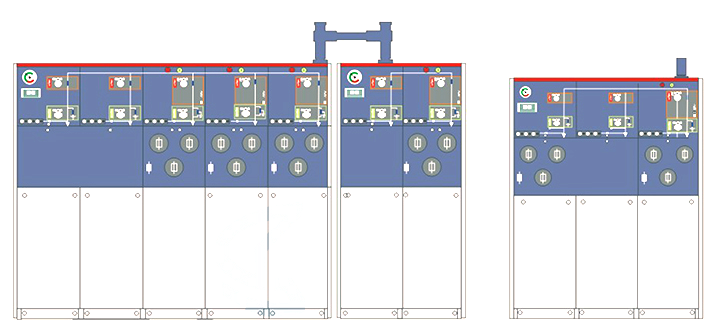

基本结构部面图

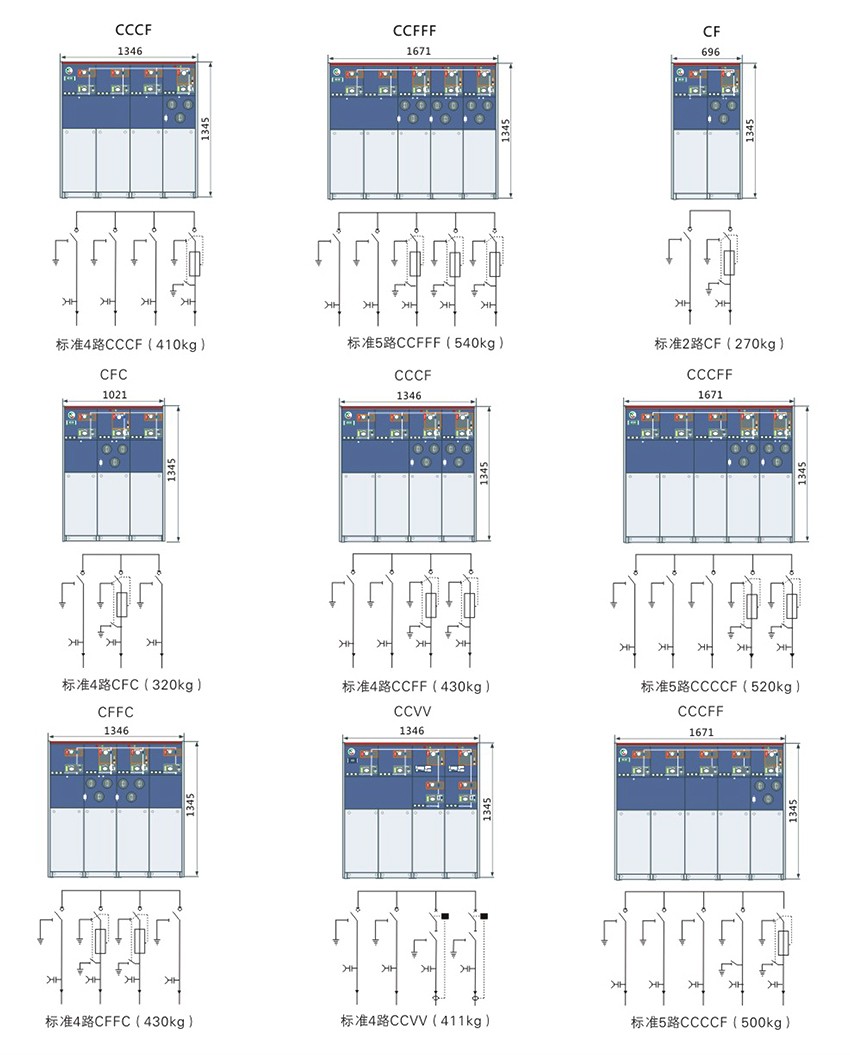

非扩展标准模块

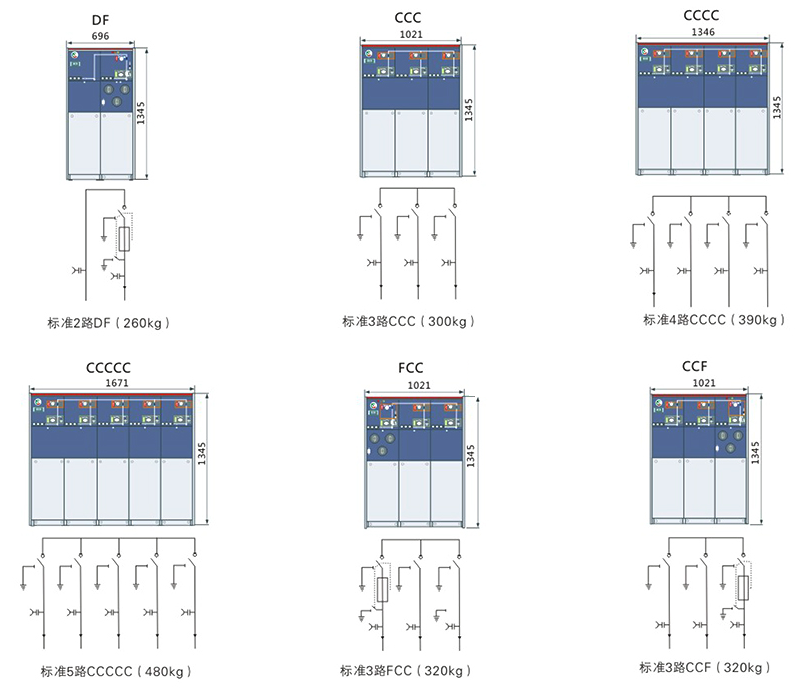

共提供以下十五种标装组合
SRM-12各类非扩展标准组合单元柜的每个模块具有下列配置
◆D柜一提升模块
◇“不带接地刀的电缆连接模块”中标准配置与特性
◆C柜一负荷开关模块
◇“负荷开关模块”中标准配置与特性
◆F柜一负荷开关熔断器组合电器模块
◇"负荷开关熔断器组合电器模块”中标准配置与特性
◆V柜一真空开关模块
◇"真空开关模块”中标准配置与特性
◆进线套管的电容性电压指示器
◆每个气室安装一个监测SF6密度的压力表计
◆吊装用的吊耳
◆操作手柄
◇选配
◇电动操作机构
◇电缆短路及接地故障指示器
◇电流互感器及表计
◇远程监控及接地

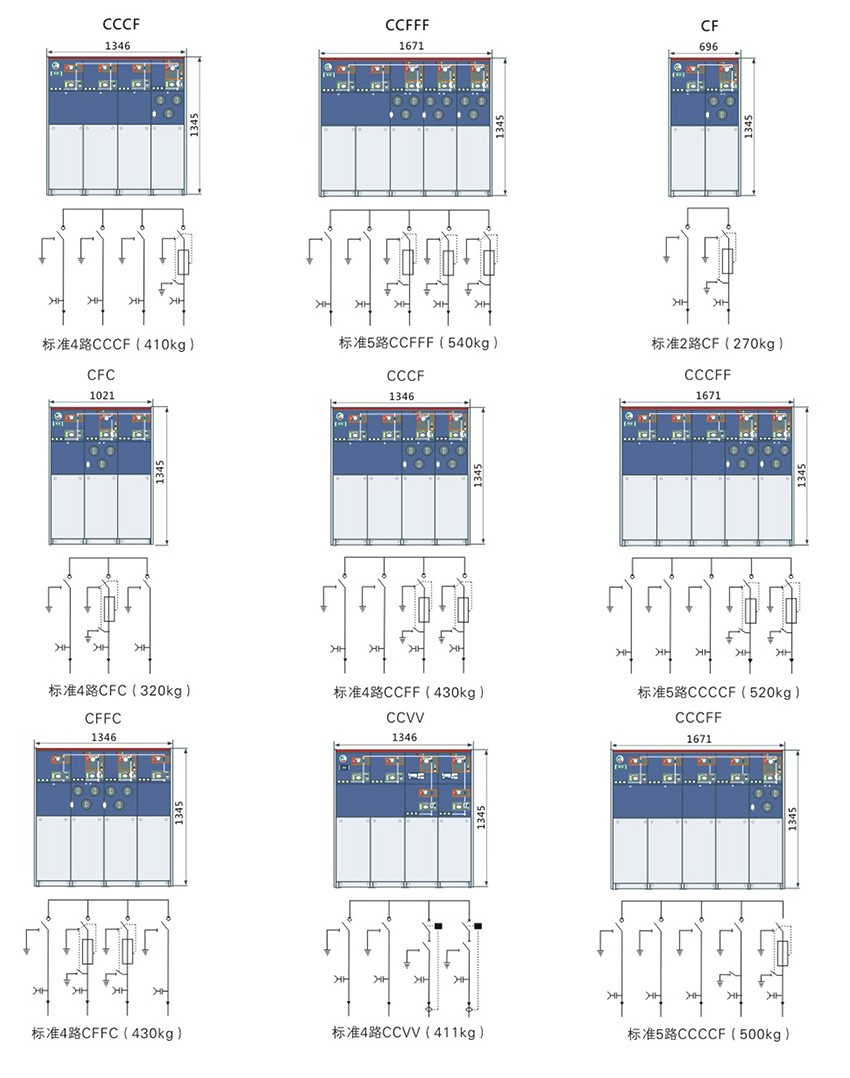

非扩展标准模块

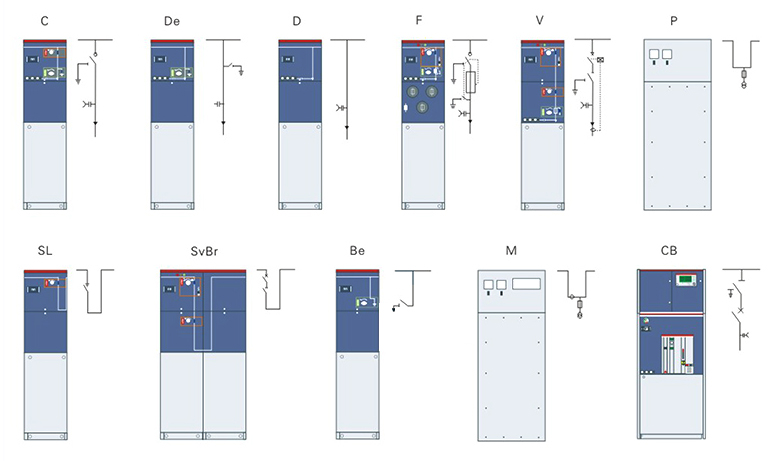

标准扩展模块
◆C负荷开关模块(宽度=325mm）
◆De带接地刀的电缆连接模块（宽度=325mm）
◆D不带接地刀的电缆连接模块（宽度=325mm）
◆F负荷开关熔断器组合电器模块(宽度＝325mm)
◆V真空开关模块（宽度=325mm)
◆SL母线分段开关模块（负荷开关)(宽度=325mm）
◆SvBr母线分段开关模块(真空开关）
◇SV总是跟母线提升模块在一起（总宽度=650mm）
◆Be母线接地模块(宽度=325mm)
◆ M/PT 表计模块 12KV(宽度 = 696mm]
◇表计模块24KV(宽度=900mm）
◆CB 真空断路器模块(宽度＝696mm）
注：单个SRM-12/24型模块必须加扩展头后才能使用
SRM-12-12/24型的重量表（这些重量没有考虑附件）
标准1路130kg
6 路大约是 570-800kg
2-3路和4路类似 HBRM6-12/24型的重量
M表计柜大约是250kg
